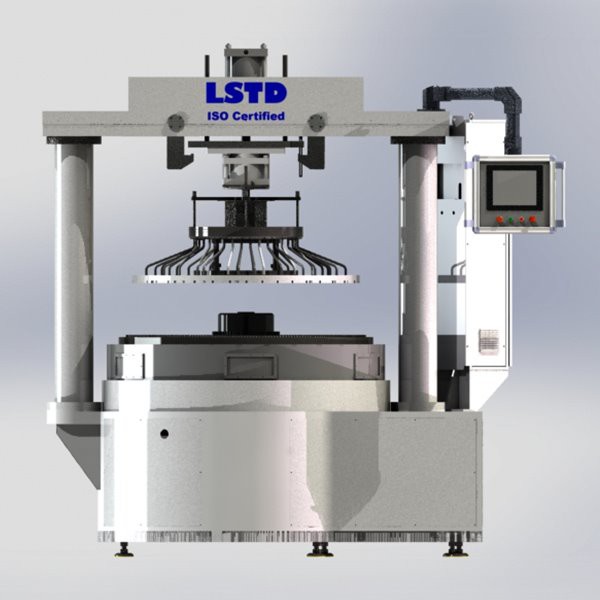

Oboustranný lapovací stroj
Oboustranný lapovací/lešticí stroj řady LDS je navržen a vyroben pro oboustranné lapování nebo leštění obrobků. Prostřednictvím oboustranného zpracování lze současně kontrolovat rovinnost, rovnoběžnost a drsnost obrobků. Oboustranné lapovací/leštící stroje LDS využívají kruhové odlévací těleso, které má dobrou tuhost a stabilitu; Zařízení využívá systém řízení tlaku s uzavřenou smyčkou, který dokáže přesně řídit tlak zpracování. Celá řada zařízení LDS využívá kruhový design těla, který zabírá malou plochu a usnadňuje údržbu a provoz zařízení.
Oboustranný lapovací stroj řady LDSlze vybavit systémem kontroly tloušťky obrobku dle potřeb zákazníků. Dokáže nastavit cílovou tloušťku obrobku a detekovat ji v reálném čase. Když obrobek dosáhne nastavené tloušťky lapování, stroj se automaticky zastaví a proces lapování je dokončen.
Oboustranný leštící stroj řady LDSpoužívá nerezovou leštící desku. Při některých zvláštních příležitostech, jako je leštění polovodičů, jako je GaAs, InP a další materiály, jsou kvůli silné korozivnosti leštící kaše všechny části zařízení, které jsou v kontaktu s leštící kaší, vyrobeny z korozivzdorných materiálů nebo antikorozních materiálů. léčba.
LDS Oboustranný lapovací / lešticí stroj
Typ a spec | LDS 5B-8L | LDS 5B-8L | LDS 9B-5L | LDS 9B-5L | LDS 13B-6L | LDS 13B-6P |
Průměr nosiče | 108 mm | 108 mm | 230 mm | 230 mm | 321 mm | 321 mm |
Počet dopravců | 8 | 8 | 5 | 5 | 6 | 6 |
Lapovací deska OD | 380 | 388 | 630 | 640 | 938 mm | 958 mm |
ID lapovací desky | 220 | 212 | 242 | 232 | 407 mm | 387 mm |
RPM lapovací desky (horní a spodní) | 10~100 | 10~100 | 5-60 | 5-60 | 5~60 | 5~60 |
Výkon motoru poháněný lapovací deskou | 1,5 kW | 1,5 kW | 3,7 kW | 3,7 kW | 5,5 kW | 7,5 kW |
Výkon motoru poháněný vnějším kolíkovým ozubeným kolem | 0.4KW | 0.4KW | 0,75 kW | 0,75 kW | 1,5 kW | 1,5 kW |
Výkon motoru poháněného ozubeným věnec | 0.4KW | 0.4KW | 0,75 kW | 0,75 kW | 1,5 kW | 1,5 kW |
Zdroj napájení | 3PH, 380 V, 50 Hz | |||||
Typ a spec | LDS 16B-5L | LDS 16B-5P | LDS 20B-5L | LDS 20B-5P | LDS 22B-5L | LDS 22B-5P |
Průměr nosiče | 430 mm | 430 mm | 510 mm | 510 mm | 556 mm | 556 mm |
Počet dopravců | 5 | 5 | 5 | 5 | 5 | 5 |
Lapovací deska OD | 1114 mm | 1144 mm | 1355 mm | 1380 mm | 1456 mm | 1480 mm |
ID lapovací desky | 384 mm | 354 mm | 458 mm | 432 mm | 488 mm | 464 mm |
RPM lapovací desky (horní a spodní) | 5~54 ot./min | 5~54 ot./min | 5~59 ot./min | 5~59 ot./min | 5~59 ot./min | 5~59 ot./min |
Výkon motoru poháněný lapovací deskou | 11 kW | 15 kW | 18 kW | 22 kW | 18 kW | 22 kW |
Výkon motoru poháněný vnějším kolíkovým ozubeným kolem | 2 kW | 2 kW | 3 kW | 3 kW | 3 kW | 3 kW |
Výkon motoru poháněného ozubeným věnec | 2 kW | 2 kW | 5,5 kW | 5,5 kW | 5,5 kW | 5,5 kW |
Zdroj napájení | 3PH, 380 V, 50 Hz | |||||
LDS Oboustranný lapovací stroj _ kalový systém a díly
Oboustranné lapovací stroje řady LDS lze vybavit systémem míchání a recirkulace lapovací kaše řady RS a systémem míchání lapovací kaše řady MS a systémem přívodu peristaltického čerpadla.
LDS Oboustranná lapovačka
Plus
Systém míchání a peristaltického čerpání kejdy MS
LDS Oboustranná lapovačka
Plus
Systém míchání a recirkulace kejdy RS
Oboustranný lapovací stroj řady LDS může používat různé typy lapovacích desek, jako je litinová lapovací deska, keramická lapovací deska, skleněná lapovací deska atd.
Keramická lapovací deska
Skleněná (Quartz) lapovací deska
Litinová lapovací deska
Oboustrannou brusku řady LDS lze vybavit systémem kontroly velikosti dle potřeb zákazníků. Dokáže nastavit cílovou tloušťku obrobku a detekovat ji v reálném čase. Když obrobek dosáhne nastavené tloušťky broušení, zařízení se automaticky zastaví a proces broušení je dokončen.
